Ich habe vor längeren beide Schaltungen aus den Datenblättern des TDA2822M aufgebaut,
Einmal in Bridge Mode mit 2x TDA228M und einmal einzeln jeweils als Stereo Verstärker.
Anbei befinden sich jeweils Schaltplan als auch PCB Datei.
Single Chip Version
PCB wurde mit Cadsoft Eagle 7 Free erstellt.
https://github.com/matze79/TDA2822M-Stereo/

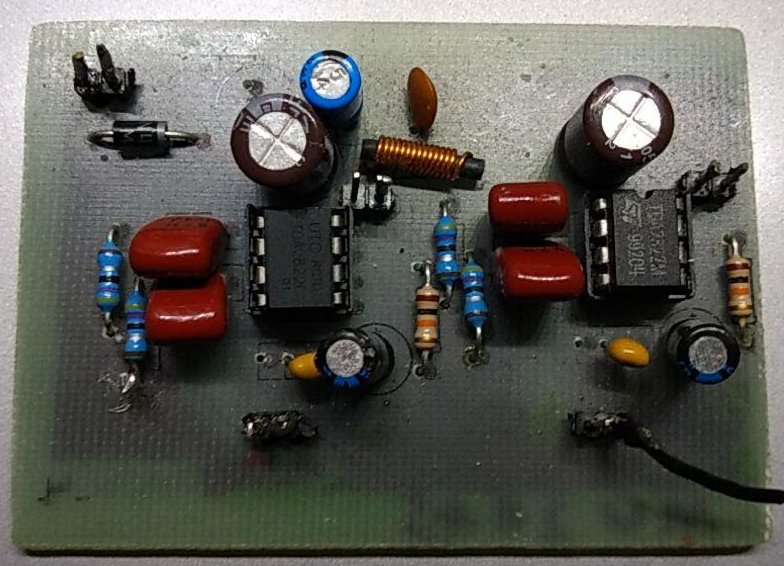

BTL Bridge Configuration mit 2x TDA2822M
Die Daten sind auch hier bei Github zu finden.
https://github.com/matze79/TDA2822M
